局域網內搜索接入路由器的WIFI模塊的IP地址和MAC地址。 搜索模塊發送UDP數據包返回模塊ip和mac地址。 局域網內搜索,確定模塊接入無線路由器后的IP。

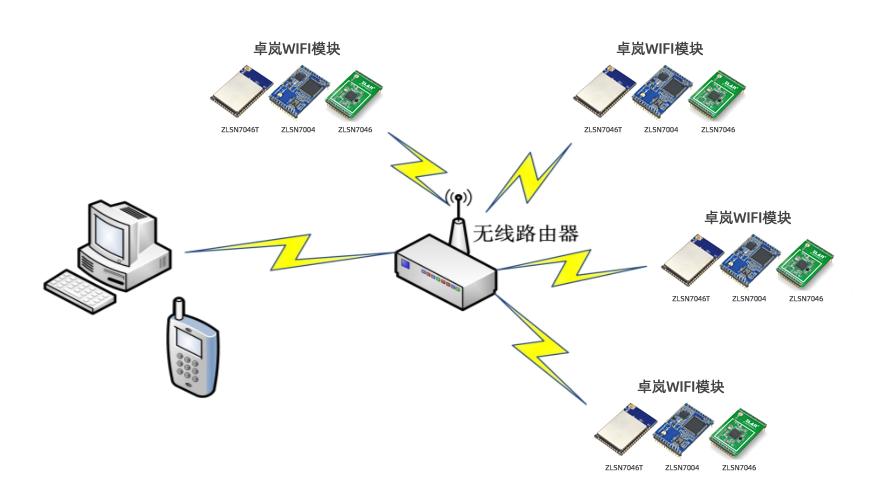

如上圖所示,模塊作為STA鏈接如下路由器,電腦和手機也接入路由器;因為模塊的IP地址是由路由器分配的,不是確定IP地址,所以PC或者手機無法與模塊建立連接,故需要采用廣播搜索,獲取到模塊在STA模式的IP地址。另外,該搜索方法還可以實現網絡AT指令功能,具體操作如下:
1.通過UDP廣播(廣播地址: xx.xx.xx.255,端口: 48899)發送一個口令,默認口令為: "HF-A11ASSISTHREAD",該口令可用AT+ASWD命令設置,最長20字節。
2.模塊收到口令后,如果口令正確,向該地址(單播,端口: 48899)發送本地IP地址和MAC地址和模塊名稱。(IP, MAC, MID如 10.10. 100. 254,D8BOCFFF1234, USR-WIFI232-T)。
3.搜索工具收到模塊返回的IP地址及MAC地址后,再回送一個"+ok",模塊收到后進入連接狀態。
4.進入連接狀態后,模塊可以正常接收網絡AT指令,另外工具需要在1分鐘內發送一個指令,如用戶沒有指令輸入,則發送AT+W以保持連接狀態。
5.用AT+Q命令退出連接狀態。備注:如果不需要網絡AT命令,只是獲取模塊IP,則不需要進行第3、4、5步操作。

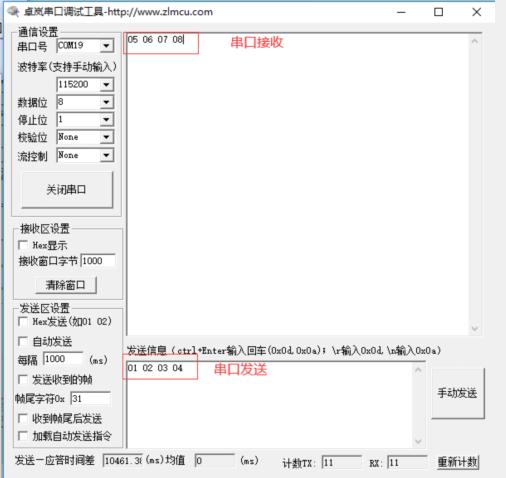

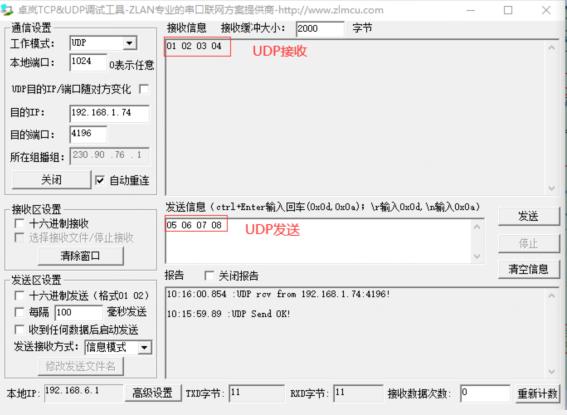

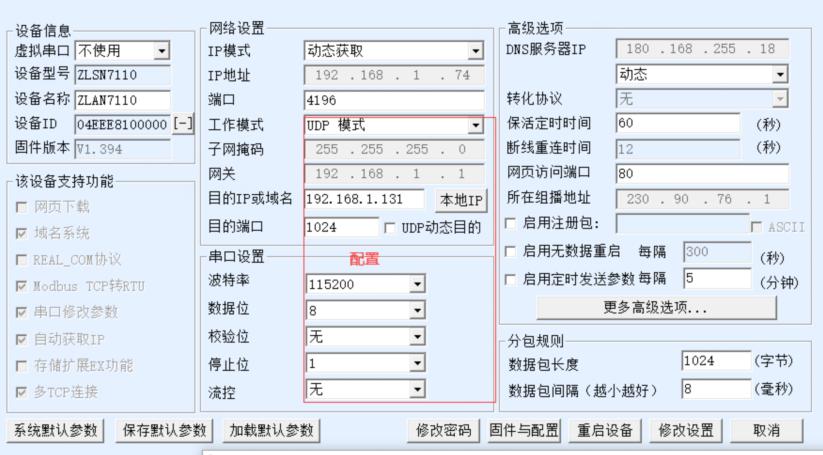

使用網絡助手測試搜索模塊IP和MAC地址 下圖為測試步驟：
