汽車檢測系統需要對車輛進行多項檢測，并將檢測數據實時傳輸至服務器進行分析。傳統有線網絡布線復雜，難以滿足移動檢測需求。因此，采用無線組網方案，利用上海卓嵐9809M路由器、6844和7104等設備構建穩定、高效的無線設備檢測網絡。
本系統以卓嵐無線WiFi技術為基礎，結合傳感器網絡和數據處理技術，實現對汽車動力性能、燃油經濟性、操縱穩定性和排放特性等關鍵參數的實時監測。
系統由傳感器節點、WiFi接入點、數據處理中心以及上位機軟件等部分組成，形成一個完整的無線監測系統。
路由器ZLAN9809M:工業級無線路由器，支持4G/WIFI網絡，具備VPN、防火墻等功能，適用于工業環境。
IO控制器ZLAN6844:無線數據采集終端，支持8路DI/DO/AI，支持多種傳感器接口，可將檢測數據通過無線網絡傳輸。
WiFi串口服務器ZLAN7104:支持wifi聯網，串口RS485/232設備發送的數據，通過以太網或串口傳輸至上位機。
雙串口服務器ZLAN5243A：支持2路串口數據聯網通訊，可將2個RS232/485/422 串口設備連接至以太網，是一款工業級串口服務器。

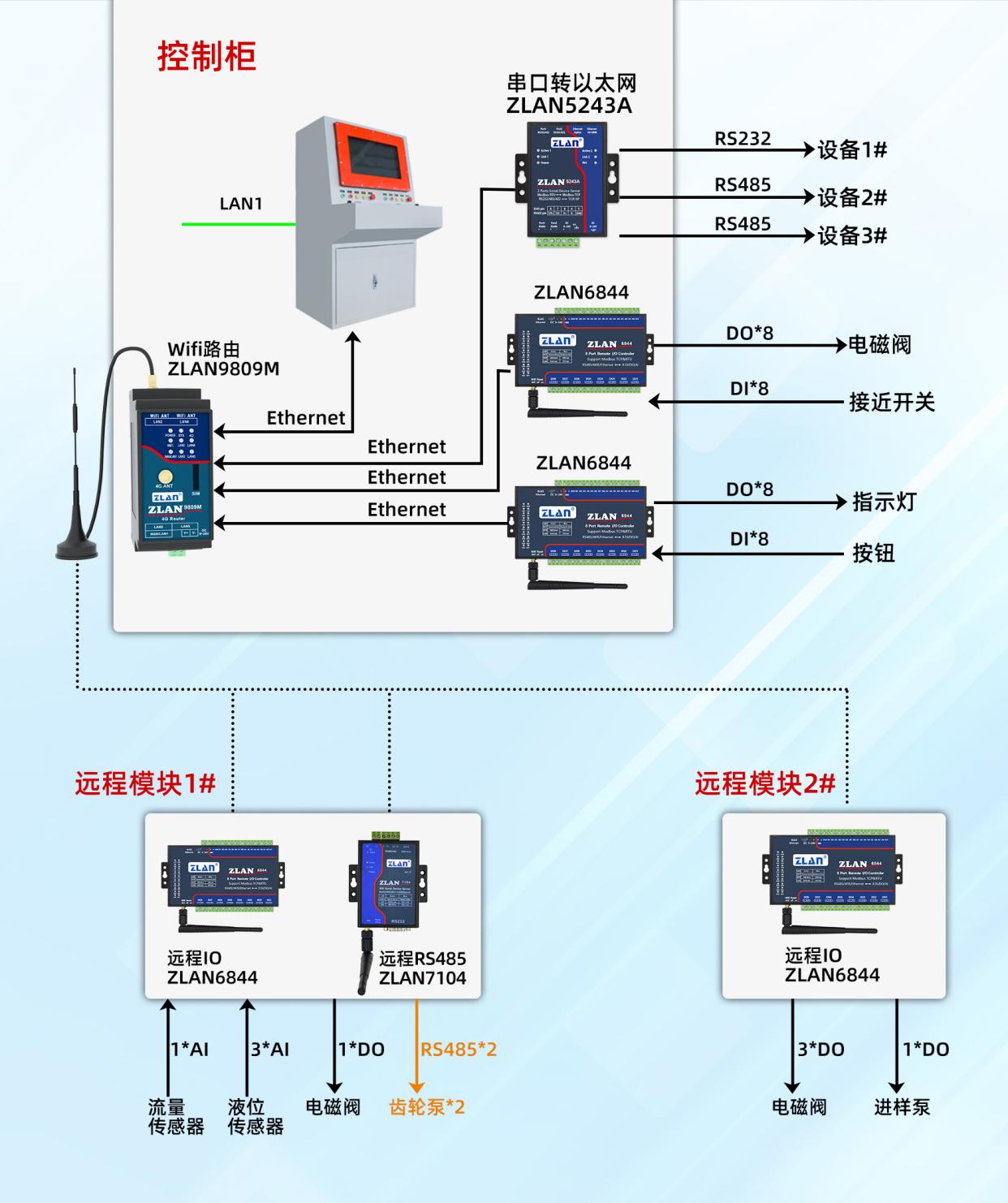

將9809M路由器作為中心節點，通過WIFI以及以太網口，將各個設備聯網，實現多種數據組網通訊。

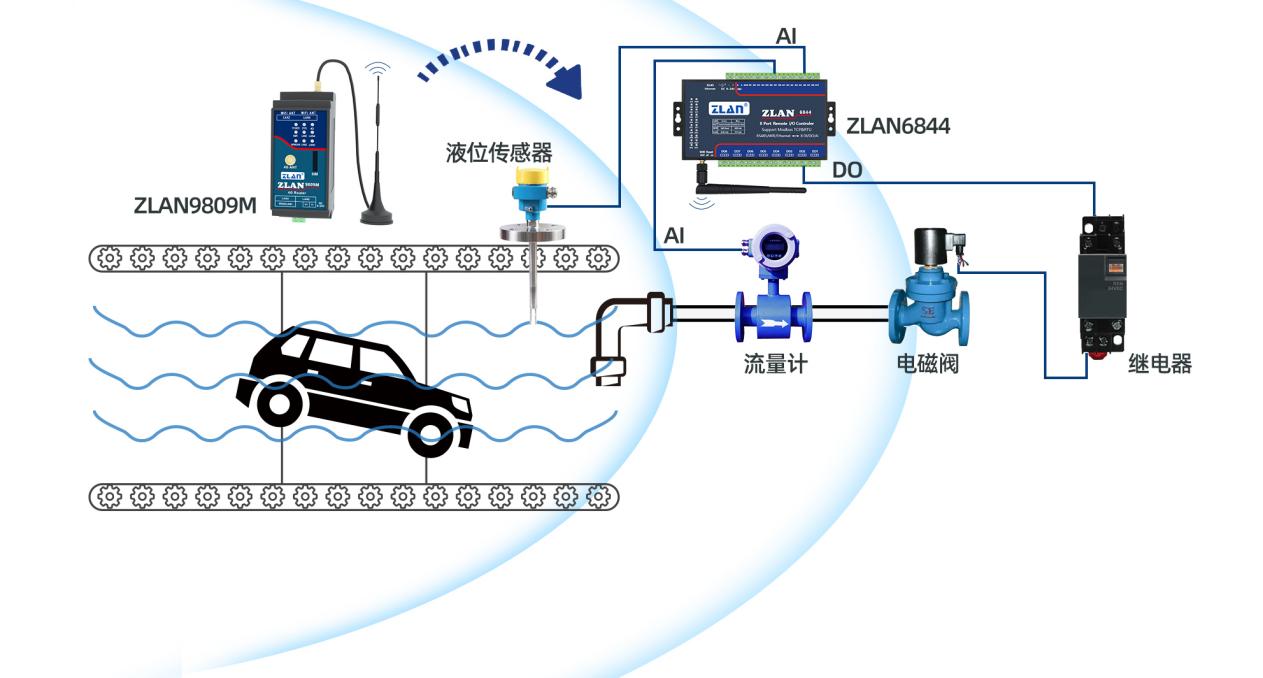

1.將傳感器、電磁閥、開關、進樣泵等設備部署在現場檢測裝置的關鍵部位，負責采集各種性能參數，如流量、液位、轉速等。這些傳感器節點通過WiFi技術與接入點進行通信，將采集到的數據實時傳輸至數據處理中心。
2.WiFi接入點作為系統的通信樞紐，負責接收來自傳感器節點的數據，并將其轉發至數據處理中心。同時，接入點還支持與上位機軟件的通信，實現實時控制。
3.上位機軟件是用戶與系統交互的界面，負責顯示實時數據、歷史數據和分析結果。用戶可以通過上位機軟件對系統進行配置、監控和數據導出等操作。
將ZLAN9809M設置成無線AP模式，給6844/7104/5243A等設備提供上網，組成以9809M圍繞的局域網環境。

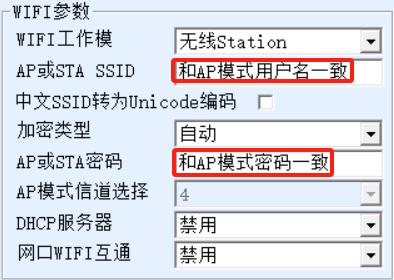

2.將現場的流量傳感器、液位傳感器、電磁閥等設備可以接到ZLAN6844的AI輸入口以及輸出口DO，然后網線線直連6844的以太網接口進行配置，首先配置WiFi對聯，將現場的6844、7104等WiFi模塊去鏈接路由模塊9809M的AP熱點。

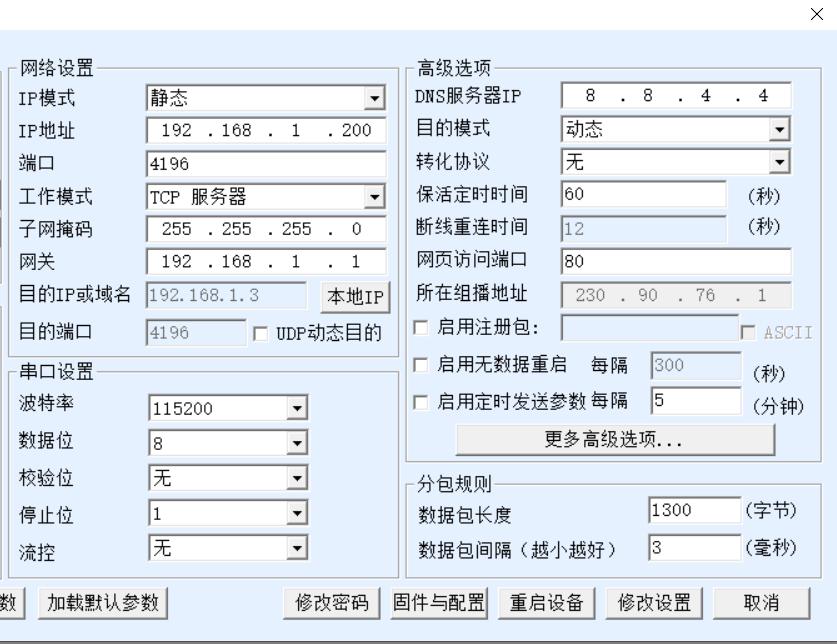

3.將雙串口服務器5243A直連現場要采集的485設備，然后網線直連路由器9809M，把IP地址設置成合9809M的LAN口同一個網段。
將WiFi對聯都設置好了后，模塊會自動連接組網，然后通過PC端的上位機軟件進行控制和采集傳感器數據。
基于WiFi組網的汽車檢測系統具有實時監測、無線傳輸、數據處理與分析以及用戶友好等優點，為汽車試驗和性能評估提供了有力支持。隨著無線技術的不斷發展，該系統在汽車工業中的應用前景將越來越廣闊。
本方案利用上海卓嵐9809M路由器、6844和7104等設備構建的組網方案，能夠滿足汽車檢測系統對無線網絡的需求，具有部署靈活、穩定可靠、安全可控等優勢，可廣泛應用于汽車檢測領域。
