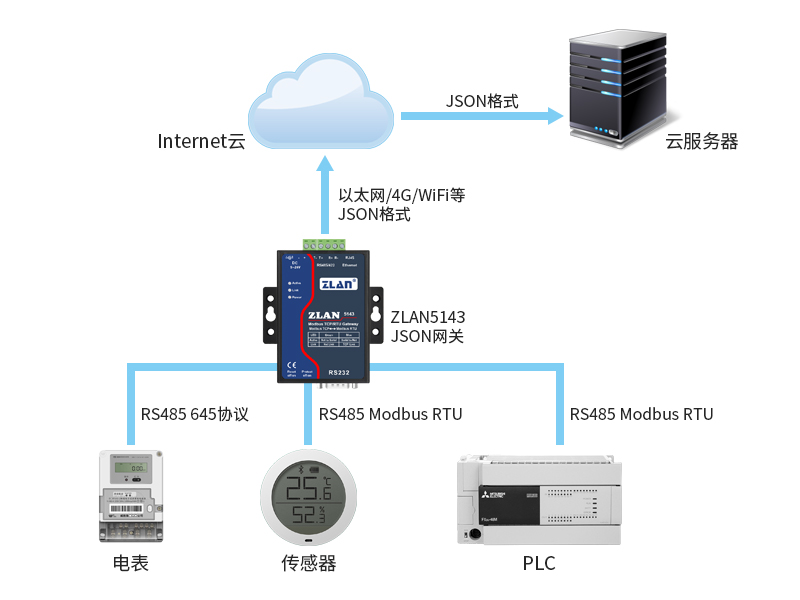

JSON數據采集網關是一種能夠?qū)⒏鞣N傳感器的數據采集后按照J(rèn)SON格式上傳服務器的網關。
JSON(JavaScript Object Notation)是java中的數據格式。例如{“power”:”100”, “time”:”10:12:23”}這樣的格式，由于它簡單易用，計算機和人都非常容易讀懂，所以漸漸成為一種通用的服務器數據交換格式。
介于物聯網的發展和云計算機、云服務器的普及，物聯網數據采用JSON格式上發服務器越來越受到歡迎。但是數據采集儀表一般采用RS485數據總線，采用Modbus RTU、國標645等儀表協議，底層設備工程師熟悉此類設備協議，但是服務器開發工程師不熟悉；而底層設備工程師又不懂得如何通過網絡發送JSON格式數據給服務器開發工程師。所以需要一種設備能夠成為這種數據轉化的橋梁。
1.首先數據采集網關會根據配置，發送查詢數據給連接的RS485設備。
2.收到數據以后，網關會提取里面的數據，并轉化為指定的格式，比如整型、小數等，然后將這個指令的返回?cái)?shù)據和json關鍵詞相對應存儲起來。
3.網關會每隔一定時間上發json格式數據包到服務器。
1.上位機對接的協議可以為：MQTT協議+JSON、純JSON TCP/IP數據、HTTP POST+JSON和HTTP GET JSON數據。
2.下位機協議支持Modbus RTU協議、645儀表協議和非標協議的定制。
3.所有的上發協議JSON格式和下位機協議都可以通過界面化設計，無需編程。
4.支持在JSON格式中可以加入設備ID、時間、任意字符串。支持JSON格式的嵌套書寫方法。
5.上傳數據支持無符號數據和有符號數據，支持小數點表示，支持4字節長度數據，支持布爾型變量。

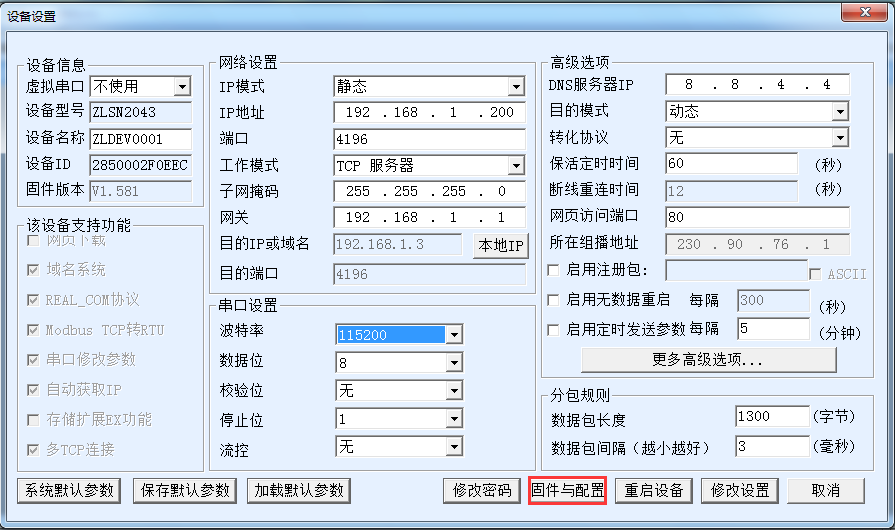

1.首先需要確認設備的固件版本在1.581及其以上版本（對于2043），使用ZLVircom5.18搜索到設備后，進入設備編輯，點擊“固件和配置”按鈕
2.選擇網頁目錄下載，選擇一個空的目錄，用于保存配置，然后點擊JSON配置。

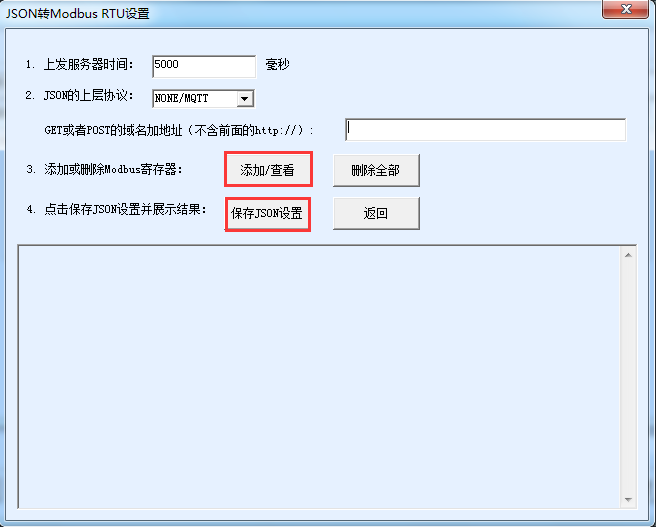

3.在這里選擇上發服務器的時間間隔，以及上發的方式，比如MQTT、POST、GET等，然后點擊“添加/查看”按鈕，設計每個JSON和對應的Modbus寄存器。

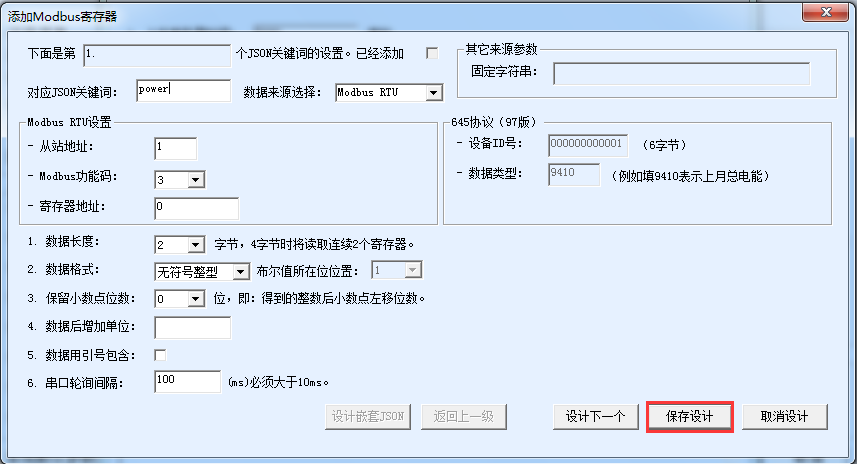

4.這里輸入這個JSON的關鍵詞為power，并且選擇它的Modbus地址的站地址、功能碼、寄存器地址，以及采集的數據的數據類型和小數點。這樣采集的這個Modbus寄存器內容將會寫到power的后面，類似{“power”:”100”}。
5.如果還有設計則點擊“設計下一個”，否則點擊“保存設計”，在上一級對話框中點擊“保存JSON設置”，然后再上一級對話框中下載配置到設備內部。
之后設備就會自動采集站地址為1、功能碼為3、寄存器0的Modbus數據，并主動按JSON格式，每隔5秒鐘發送到服務器（當然需要先設置設備連接到服務器）。
使用此方法設備工程師再也不用愁如何將Modbus儀表如何JSON格式對接云端了。
