串口轉網口是一種協議轉化器。包括兩類產品：串口服務器和串口轉網口模塊。前者就是一個設備，而后者常常被作為一種電子元器件來使用，這種串口轉網口模塊不僅是實現串口轉網口功能，更確切地說，它是一種聯網的解決方案。因為每個MCU都具有串口，如果能夠利用串口連接以太網，那么聯網將變得非常簡便。

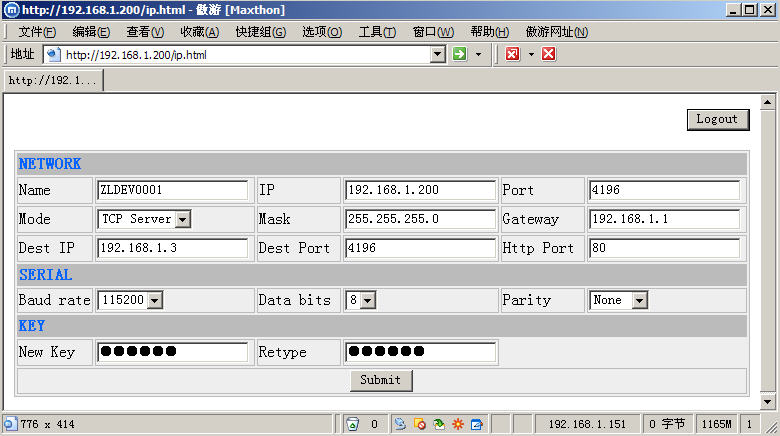

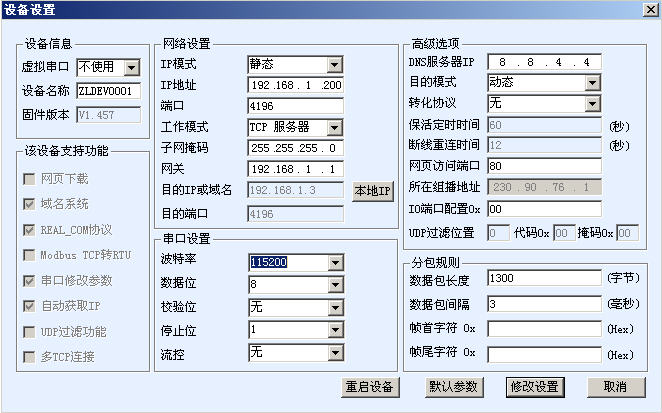

串口轉網口產品在使用前需要配置參數，由于其是串口和網口的轉換器，所以主要的參數都是網絡參數和串口參數。其參數可以通過網頁法、windows工具法、串口類AT命令法進行配置。圖2、圖3顯示的就是網頁法、windows工具法的參數配置界面。
網頁法名稱（圖2） |
Widnwos工具法名稱（圖3） |
說明 |
|
|---|---|---|---|
IP模式 |
/ |
IP模式 |
用戶可以選擇靜態或DHCP（動態獲取IP） |
IP地址 |
IP |
IP地址 |
串口轉網口產品的IP地址 |
端口 |
Port |
端口 |
串口轉網口產品處于TCP Server或UDP模式時的監聽端口 |
工作模式 |
Mode |
工作模式 |
有TCP Server（TCP服務器模式）、TCP Client（TCP客戶端模式）、UDP模式、UDP組播。設置為TCP Server時，外部網口設備需要主動連接串口轉網口產品；設置為TCP Client時，串口轉網口產品主動向目的IP指定的網絡服務器發起連接。關于工作模式的選擇，請參考串口轉網口的TCP工作模式選擇。 |
子網掩碼 |
Mask |
子網掩碼 |
必須與本地子網掩碼相同 |
網關 |
Gateway |
網關 |
必須與本地網關相同 |
目的IP或域名 |
Dest IP |
目的IP或域名 |
在TCP Client或UDP模式下，數據將發往目的IP或域名指示的計算機。 |
目的端口 |
Dest Port |
目的端口 |
在TCP Client或UDP模式下，數據將發往目的IP的目的端口。 |
網頁法名稱（圖2） |
Widnwos工具法名稱（圖3） |
說明 |
|
|---|---|---|---|
波特率 |
Baud rate |
波特率 |
支持的波特率有：1200、2400、4800、7200、9600、14400、19200、28800、38400、57600、76800、115200、230400、460800（可定制1M、1.5M）。 |
數據位 |
Data bits |
數據位 |
支持的數據有：5、6、7、8。 |
校驗位 |
Parity |
校驗位 |
支持的校驗位有：None、Even、Odd、Mark、Space五種方式 |
停止位 |
/ |
停止位 |
支持1、2位停止位。 |
流控 |
/ |
流控 |
支持None（無流控）、CTS/RTS、DTR/DCR、XON/XOFF流控。 |
