四串口服務器

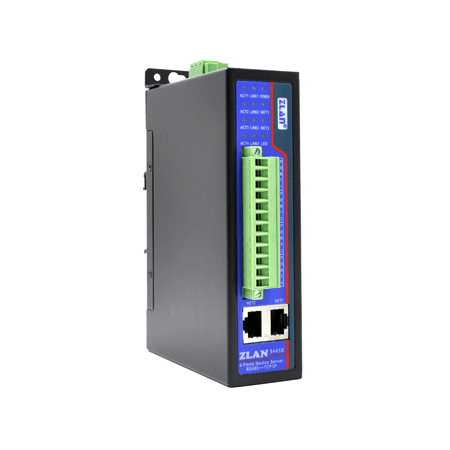

ZLAN5443D

導軌光耦隔離型4串口服務器

導軌型安裝、背板掛耳安裝、桌面型掛耳固定安裝三種方式可選。
RS485串口光耦隔離，隔離電壓1500V。
工業級供電方式。
雙網口設計，支持串口服務器的級聯。
4路串口可以配置為不同的波特率。
支持Modbus網關功能。

聯系我們

下載資料

在線購買

產品簡介
規格參數
產品資料

概述

ZLAN5443D是一款導軌安裝型、RS485帶光耦隔離的4串口串口服務器/Modbus網關，可以有效的隔離RS485總線上的干擾對設備工作的影響，保證設備的穩定性。適合于RS485總線有干擾的環境下使用。內置電源防雷保護，9～24V寬電壓，端子式電源接入，帶外殼接地線。

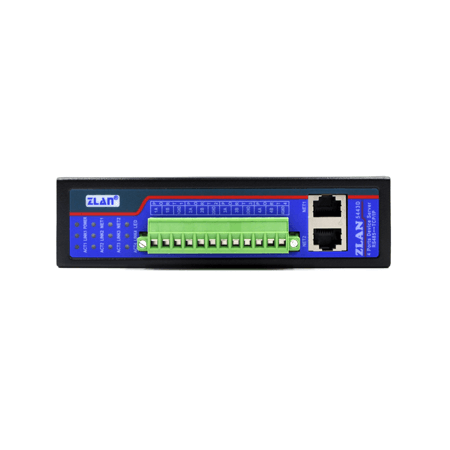

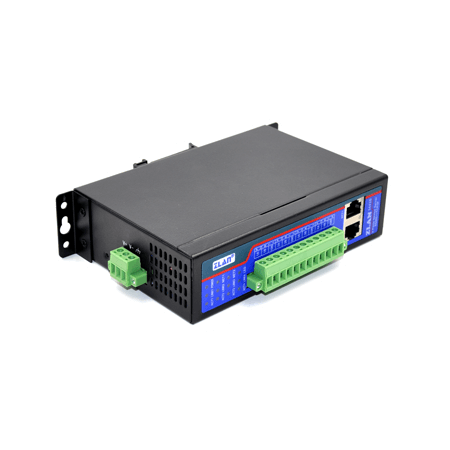

ZLAN5443D采用導軌型設計，背面自帶導軌卡扣；同時也帶上面兩個安裝掛耳，掛耳可以橫裝也可以豎裝，分別適合于安裝到背板或者桌面。

ZLAN5443D可以實現4路TCP/IP協議到RS485的轉化，4路同時工作且可以配置為不同的波特率?？蓪?shí)現通過網絡對485設備進行數據采集，網絡端可以使用虛擬串口連接串口軟件或者直接TCP/IP通訊的軟件。自帶兩個10M/100M網口，可以任意接一個網口。另外的一個網口可以通過網線實現多個ZLAN5443D的級聯，可以級聯為8串口、12串口、16串口。

ZLAN5443D支持Modbus RTU轉Modbus TCP功能，具有存儲型Modbus網關特性。當然也可以作為非存儲型Modbus網關使用。

ZLAN5443D可應用于：
電力電子、智能儀表和能耗監控；
作為物聯網網關作為設備和云端的通訊橋梁；
各類自動化PLC的遠程監控和程序下載；
各類組態軟件和設備通訊接口；
門禁安防領域設備聯網；
醫療設備的聯網信息采集；

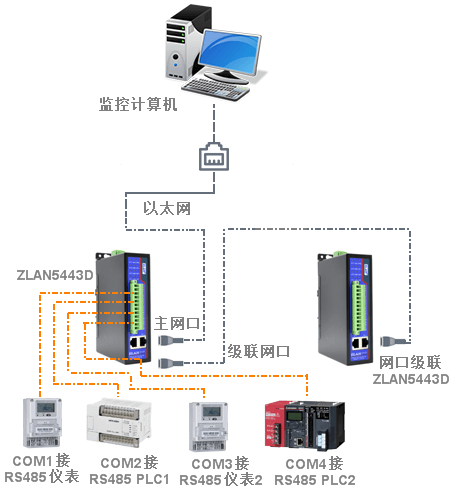

典型應用連接如圖所示。原有的串口設備和ZLAN5443D的串口連接，5443D通過網線連接到計算機。計算機上的軟件通過TCP/IP方式或者虛擬串口方式和5443D建立連接。此后，串口設備發送的任何數據將透明地傳送計算機的軟件上，而軟件通過網絡發送給ZLAN5443D的數據也透明的傳送給串口設備。

特點

硬件特點

導軌型安裝、背板掛耳安裝、桌面型掛耳固定安裝三種方式可選。特別適合于工業導軌安裝，由于橫向?qū)挾日梢怨?jié)約安裝空間，安裝、拆卸更方便。
RS485串口光耦隔離，隔離電壓1500V。適用于普通串口服務器無法正常工作的強干擾環境。有效隔離串口設備和串口服務器之間的地電路。
內置電源防雷保護：內置壓敏電阻和陶瓷放電管，可以在電源浪涌情況下有效保護串口服務器內部電路。
工業級供電方式：接線端子接線方式，方便工業場合使用?？梢?～24V寬電壓供電。帶外殼接地線，有效導流干擾和浪涌。
雙網口設計，支持串口服務器的級聯，擴展為8串口、12串口、16串口等。

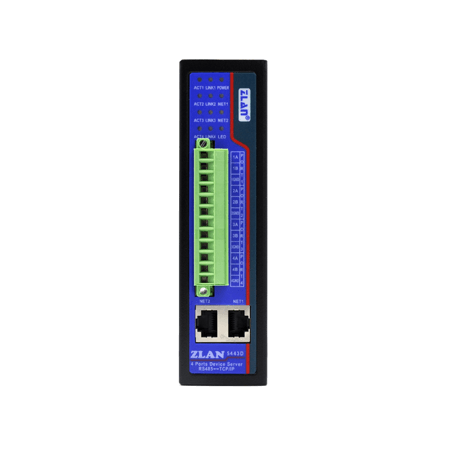

豐富的面板指示燈方便調試：在連接方面，不僅有指示網線有無連接好的100M_LINK燈，也有指示TCP連接建立的LINK燈；數據指示燈方面有“串口到網口”、“網口到串口”獨立的指示燈。方便現場調試。

軟件特點

4路串口可以配置為不同的波特率，獨立工作，互不干擾。
支持TCP服務端、TCP客戶端，UDP模式，UDP組播。作為T(mén)CP客戶端時同時支持TCP服務器端功能。作為T(mén)CP服務器支持30個TCP連接，作為T(mén)CP客戶端支持7個目的IP。
波特率支持1200～115200bps，數據位支持5～9位，校驗位可以為無校驗、奇校驗、偶校驗、標記、空格這五種方式。
支持設備連接上發送MAC地址功能，方便云端管理設備。
提供計算機端搜索、配置設備的二次開發包DLL開發庫。
支持Web瀏覽器配置、支持DHCP動態獲得IP、DNS協議連接域名服務器地址。
支持云端遠程搜索設備、配置設備參數、設備程序升級。
支持遠程通過軟件查看設備的TCP連接狀態、串口數據發送、接收狀態。虛擬串口支持?jǐn)?shù)據監視功能。

高級軟件功能

支持Modbus網關功能，支持Modbus RTU轉Modbus TCP?？梢灾С执鎯?chǔ)型的Modbus，可以自動采集設備數據，并存儲起來；也支持非存儲模式的Modbus網關。
支持多主機功能：在一問一答的查詢方式下，支持網口端允許有多臺計算機同時訪問同一個串口設備。
支持自定義心跳包和注冊包功能：可以方便和云端進行通信和設備識別。
支持TCP建立連接需要密碼驗證的功能，保證連接安全性。
支持http方式的數據提交和下發功能，云端可以直接使用http的GET指令和設備的串口數據進行交互。
