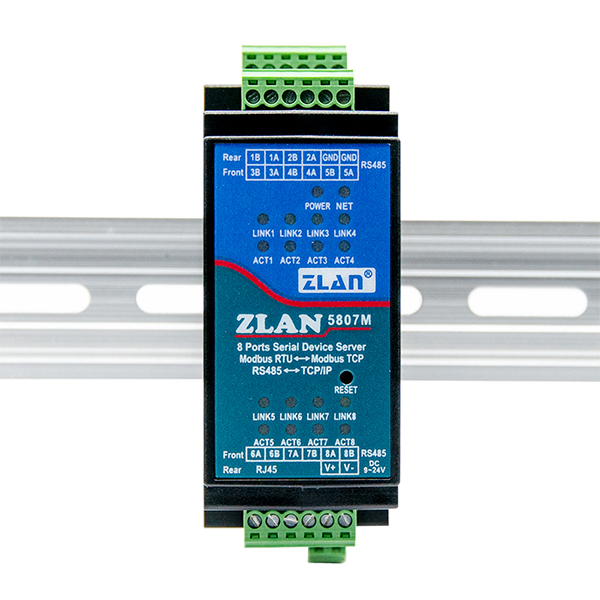

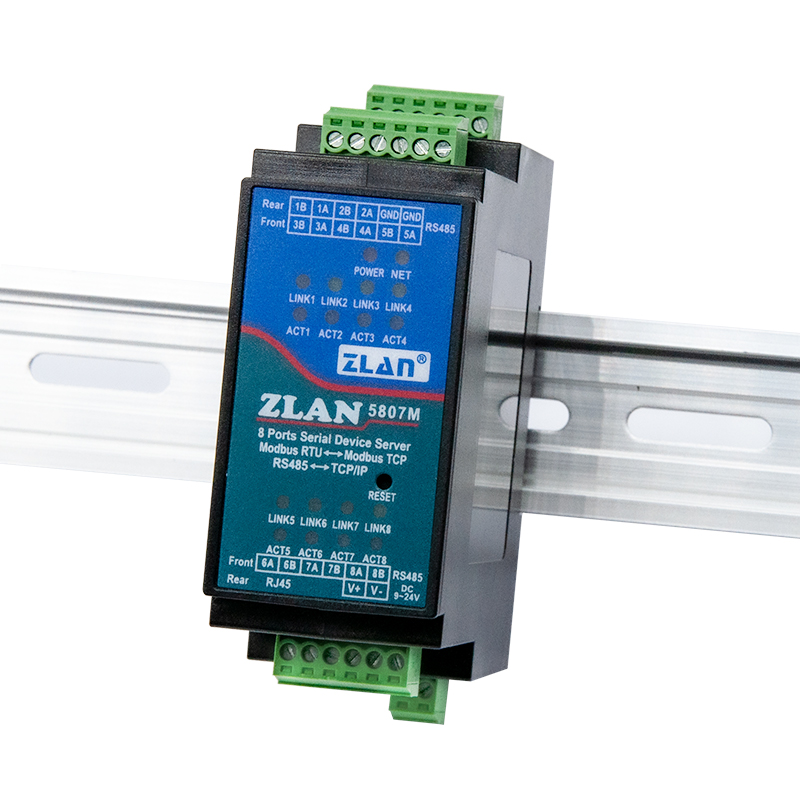

外形

• 串口接口：
• RS485：3.5mm接線端子

• 串口數量：
• 8個，可獨立工作，單獨配置波特率

• 電源接口：
• 3.5mm接線端子

• 復位：
• 按鈕式一鍵復位出廠設置

• 外殼材料：
• 合金阻燃塑料

• 尺寸：
• LxWxH：37.6x83.6x89.2mm

• 安裝方式：
• 35mm導軌式安裝

通信界面

• 以太網:
• RJ45接口，10M/100M，支持自動交叉線檢測（MDI/MDIX）

• 串口:
• RS485×8：485A、485B、GND

串口參數

• 波特率:
• 300~921.6Kbps，可自定義波特率

• 驗位：
• 無, 奇校驗, 偶校驗, 標記, 空格

• 數據位：
• 5～9位

• 流控：
• 無流控、軟流控

軟件

• 工作模式：
• TCP服務器、TCP客戶端（同時TCP服務端也共存）、UDP、UDP組播、UDP動態模式

• 轉化協議：
• Modbus TCP、MQTT、JSON、RealCom協議、HTTP

• Modbus網關：
• 支持多主機模式、存儲型模式、預先配置表（ZLMB）模式

• JSON網關：
• 設備端支持Modbus RTU、Modbus TCP、DLT-645；服務器支持HTTP POST/GET、
  MQTT、 透傳、自定義協議；平移縮放、離線報警、超限報警、變化上傳、數據格式轉化。

• IP和地址解析：
• 靜態或者DHCP、支持DNS解析

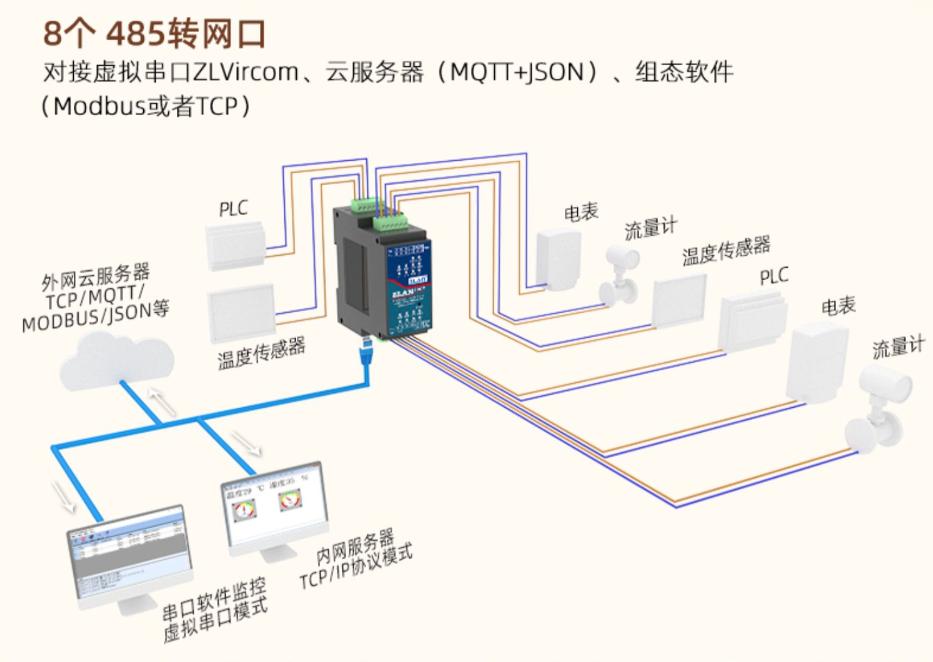

• 通訊方式：
• TCP/IP直接通訊、虛擬串口方式

• 連接數量：
• TCP服務器：30個；TCP客戶端：7個目的IP

• 配置方式：
• ZLVirCOM工具、WEB瀏覽器（可自定義網頁）、設備管理函數庫、
  串口AT指令配置、設備云管理（卓嵐云）

• 其它軟件功能：
• 自定義注冊包心跳包、連接上發送ID、NTP、內置TCP心跳

硬件

• 輸入電壓：
• 9～24V DC

• 輸入電流：
• 30mA@12V DC

• 電源:
• 30mA@12V DC

• EMC電磁兼容：
• 靜電（GB/T17626.6-2018）：接觸 6KV、非接觸8KV；3 級EMC。


工作環境

• 工作溫度，濕度:
• -40~85℃，5～95% RH

• 儲存溫度，濕度:
• -45~100℃ 5~95% RH
