8路DI/DO/AI遠程IO控制器

ZLAN6808

4G/RS485遠程控制

  • 支持8路DI/DO/AI，可以遠程控制或者本地控制
  • AI支持12位精度，數據經過嚴格調教，保證精度
  • 支持DI控制DO功能
  • 支持連接各類公有云
  • 支持Modbus TCP、Modbus RTU、MQTT、JSON、HTTP
  • 產品簡介
  • 規格參數
  • 產品資料

概述

ZLAN6808是上海卓嵐信息科技有限公司推出的8路遠程IO控制器，支持8路DI/DO/AI，即數字量輸入、繼電器輸出、模擬量輸入（含電壓量、電流量）。同時支持串口服務器功能，在RS485接口上掛接第三方的RS485采集器、控制器，實現遠程控制。

其中DI支持干節點和濕節點，帶光耦隔離；DO為繼電器輸出，具有5A 250V AC或5A 30V DC的控制能力；AI輸入中的前4路支持0～5V電壓量輸入，后4路支持4~20mA電流量輸入。AI精度為12位。

ZLAN6808的通訊模式支持 4G、CAT1、RS485、以太網、LoRa、Zigbee、NB。對應的子型號分別如下：

支持型號 通訊介質 網口接口 支持協議 說明
ZLAN6808-8 4G CAT1/GPRS/RS485 4G CAT1 Modbus TCP/Modbus RTU/JSON/ MQTT 支持4G CAT1通訊或者2G通訊
ZLAN6808-1 RS485 無 Modbus RTU 僅支持 RS485
ZLAN6808-3 以太網TCP UDP/RS485 以太網 Modbus TCP/Modbus RTU/JSON/MQTT
ZLAN6808-7 LoRa/RS485 LoRa Modbus RTU
ZLAN6808-5 4G 7模全網通/RS485 4G 全網通 Modbus TCP/Modbus RTU/JSON/ MQTT
ZLAN6808-2 NB/RS485 NB-IoT Modbus TCP/Modbus RTU/JSON/MQTT

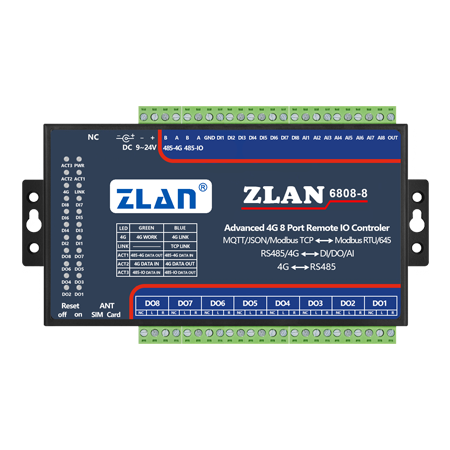

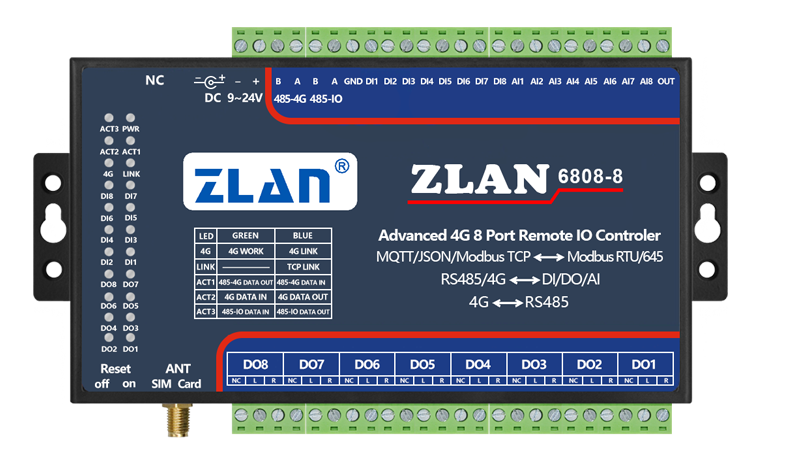

ZLAN6808分為4種對外接口，如上圖：

1. 485-IO：這是一個 RS485 接口，通過這個接口可以對 DI/DO/AI 進行讀寫和控制。通過它實現本地 RS485 控制，通信協議支持 Modbus RTU 協議。

2. 網絡接口：這個接口是遠程控制通訊方式可以為 4G CAT1、以太網、LoRa、NB-IoT、Zigbee 等，根據子型號的不同而不同，參考上表。其中6808-1不支持網絡接口，只有本地RS485控制。

3. 485-4G：RS485接口，所有從網絡接口過來的數據，都會發送到這個串口輸出。反之，從這個接口接收的串口數據都會轉發到網絡上。即ZLAN6808除了遠程IO控制功能還是支持串口服務器功能，可以在485-4G接口上接各種采集和控制設備。

4. DI/DO/AI：這個是外部控制接口，可以由485-IO和網絡接口控制，但是不能通過485-4G控制。

特點

  • 支持8路DI/DO/AI，可以遠程控制或者本地控制。
  • AI支持12位精度，數據經過嚴格調教，保證精度。
  • 同時支持串口服務器功能，實現通過網絡控制外掛的第三方RS485設備。
  • 支持DI控制DO功能，使用一對ZLAN6808通過4G/LoRa等通訊方式對聯后可以互相控制，使用方便。
  • 子型號支持4G/CAT1/RS485/以太網/LoRa/NB等多種通訊介質。
  • 支持Modbus TCP、Modbus RTU、MQTT、JSON、HTTP等多種通訊方式。
  • 支持連接各類公有云，支持通過JSON格式上發數據和JSON格式下發控制。
  • 豐富的指示燈：顯示DI、DO狀態，顯示網絡狀態、數據流通訊狀態等。
  • 提供通過RS485或者TCP/IP控制演示軟件RemoteIO，可以演示對設備IO控制和AI數據采集。
  • 提供RemoteIO配置工具可以靈活配置從站地址、波特率等參數。
  • 可提供完整的RS485控制指令和Modbus RTU指令，方便工程師集成開發。
  • 可以一鍵恢復出廠設置，包括波特率、站地址、通訊模組的網絡配置等。

產品規格

外形

  • 尺寸
  • L x W x H =9.2cm×19.7cm×2.5cm

串口參數

  • 485-IO波特率
  • 默認波特率為115200bps，通過RemoteIO軟件或指令修改
  • 485-4G波特率
  • 除了ZLAN6808-7為9600bps外，其它子型號都是115200bps
  • 校驗位
  • NONE，485-4G支持奇偶校驗
  • 數據位
  • 8位，485-4G支持8和7位。
  • 停止位
  • 1位

軟件

  • 網絡協議
  • Modbus TCP/MQTT/JSON/HTTP
  • RS485 協議
  • Modbus RTU

AI輸入形式

  • 電流輸入
  • 4~20mA
  • 電壓輸入
  • 0~5V，0~10V（需要定制）
  • 電阻輸入
  • 0~10K，電阻型的溫濕度傳感器等（需要定制）

功耗

  • 運行穩定狀態
  • 30mA @12V
  • 4G撥號狀態
  • 60mA@12V
  • DO繼電器閉合、DI輸入閉合
  • 300mA@12V

6808-8（4G CAT1）參數

  • 傳輸速率
  • LTE：Max 10Mbps（下行）/Max 5 Mbps（上行）GPRS：85.6Kbps（下行）/Max85.6Kbps（上行）
  • SIM卡
  • 電壓：3V，1.8V；大?。捍罂ǎㄐ】梢再?gòu)買卡套使用）
  • 天線接口
  • 50Ω/SMA膠棒天線或吸盤天線可選

6808-3（以太網）參數

  • 以太網
  • 可連接10/100M自適應以太網

6808-7（LoRa）版本參數

  • 響應速度
  • 9600bps默認無線配置情況下收發1個字節數據需要70毫秒
  • 傳輸距離
  • 室外無遮擋6km~8km，室內穿越約5個樓板
  • 頻率范圍
  • 410MHz~525MHz
  • 無線信道
  • 115個
  • 接收靈敏度
  • -140dbm
  • 發射功率
  • 20dbm
  • 調制方式
  • LoRa?專利調制技術
  • 天線連接
  • 外接SMA公頭天線，吸盤天線1米；工作頻率：490MHz

工作環境

  • 工作溫度，濕度
  • -40~85℃，5～95% RH
  • 儲存溫度，濕度
  • -45~165℃，5～95% RH
