高性能模塊

ZLSN2003B

新一代串口轉以太網核心模塊

  • 可將 TTL/UART 串口設備連接至以太網
  • 支持網口升級程序
  • 支持TCP服務器、TCP客戶端、UDP模式
  • 支持虛擬串口、Web登錄或使用VirCom進行配置
  • 產品簡介
  • 規格參數
  • 產品資料

概述

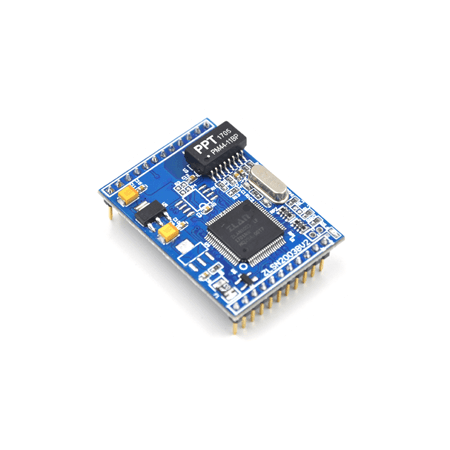

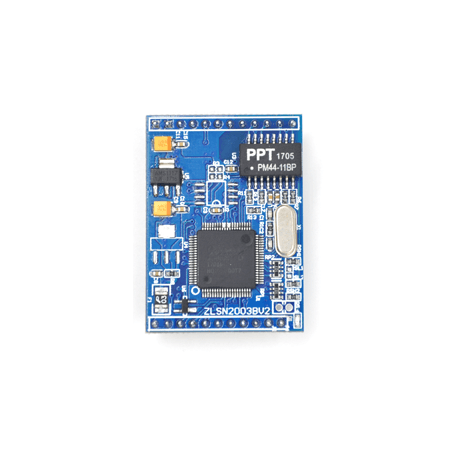

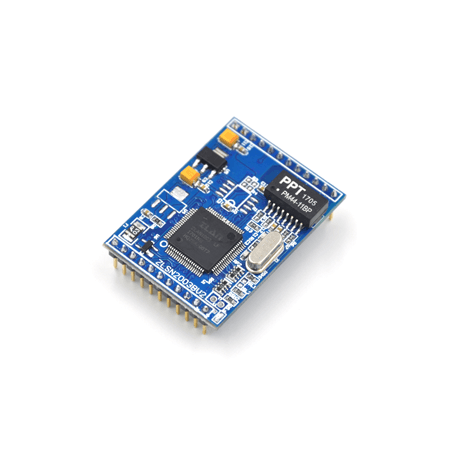

ZLSN2003B是一款通過串口（TTL電平UART）連接以太網（TCP/IP）的嵌入式模塊?？梢酝该鞯貙⒋跀?shù)據和TCP/UDP數據之間進行轉換。它采用了上海卓嵐最新一代的ZLAN1003單芯片方案，具備：30個TCP連接、DNS、DHCP、網頁自定義下載等多種功能。2003B模塊內部已經集成網絡變壓器，網口引腳直接接網線即可。

和ZLSN2003S相比，兩者都采用ZLAN1003單芯片設計，但是ZLSN2003B體積較大，具有更多可擴展引腳，且已經集成了網絡變壓器外圍電路簡單。

和ZLSN2002相比，兩者采用相同的管腳分布，但是ZLSN2003B的功能更加多，包括網頁下載、程序通過網口升級等?？捎糜赯LSN2002的升級換代。但是注意替換ZLSN2002時請選擇5V的ZLSN2003B-5V型號。

另外2003B默認供電為3.3V，也可以提供5V模塊，型號為ZLSN2003B-5V。如果為了降低功耗，可以選擇-L的ZLSN2003BL版本，功耗可以降低1/3，但是高波特率只支持到34800bps（不過高波特率中支持76800bps）。

ZLSN2003B內部運行了卓嵐具有自主知識產權的協議棧，保證了產品的運行的穩定性。在硬件方面具有零下40度到85度的工業級工作溫度范圍。ZLSN2003B內部具有ZLAN1003芯片所具有的遠程網絡程序安裝功能，可以在固件上安裝各種定制化的應用程序，方便實現個性化的設計。ZLSN2003B的高集成度、方便性、高性價比、穩定性，可以讓電子系統方便地實現網絡化地接入。

ZLSN2003B采用雙排插針的結構。只要連接電源、GND、串口收發、網口4根線即可使用。其中網口4根線直接可以連接到外部網線。

特點

  • 在數據穩定性上ZLSN2003B可以支持在115200bps的波特率下雙向傳輸大數據量，不會丟失一個字節?？扇辍⑷旌蚬ぷ?。支持工業級溫度范圍。
  • 支持在線網絡升級固件程序安裝特定功能，用戶可以從卓嵐公司獲得軟件升級工具和升級firmware，可自行升級到最高版本。
  • 使用配置的ZLVircom工具可以搜索、管理局域網內（支持跨網段搜索）、Internet上的ZLSN2003B模塊?？梢绘I式配置模塊的所有參數。設備配置、管理非常方便?？梢杂肸LSN2003B的串口設置其所有參數，命令格式類似AT命令，且可直接控制、讀取其運行狀態。
  • 支持DHCP功能，可以動態獲得局域網內的DHCP服務器分配的IP。
  • 支持DNS，自動解析目的域名為IP，目的IP可以為動態域名。
  • 作為TCP Server（TCP服務器端）時，支持獨有的30個連接的強大連接能力。
  • 作為TCP Client（TCP客戶端）的，支持連接8個目標服務器。作為TCP客戶端時，可以在斷線后自動進行重連。支持隱含心跳技術，保證網線斷線后的恢復。
  • 支持UDP、UDP組播功能。
  • 數據位支持5～9位，校驗位可以為None、Odd、Even、Mark、Space五種方式，支持CTS/RTS、DSR/DTR、XON/XOFF流控，1～2位停止位。
  • 提供上位機開發例子程序包括：VC、VB、Delphi、C++Builder、Java、C#例程。也可提供一個DLL庫，和函數庫的調用方法源代碼，該代碼可以從卓嵐網站下載。
  • 支持設備連接上發送MAC地址功能，方便云端管理設備。
  • 支持遠程通過軟件查看設備的TCP連接狀態、串口數據發送、接收狀態。虛擬串口支持?jǐn)?shù)據監視功能。

產品規格

外形

  • 接口
  • 23針的雙針排列
  • 尺寸
  • 31.75 × 44.45mm

串口參數

  • 波特率
  • 1200~115200bps
  • 校驗位
  • None, Odd, Even, Mark, Space
  • 數據位
  • 5～9
  • 流控
  • RTS/CTS，DSR/DTR，XON/XOFF，NONE

通信界面

  • 以太網
  • 可連接10/100M自適應以太網
  • 串口
  • TTL×1：RXD，TXD，GND，接口電平3.3V

軟件特性

  • 協議
  • ETHERNET、IP、TCP、UDP、HTTP、ARP、ICMP、DHCP、DNS
  • 通信方式
  • Socket、虛擬串口
  • 配置方式
  • ZLVirCOM工具、WEB瀏覽器、串口
  • 工作模式
  • TCP服務器, TCP客戶端, UDP, UDP組播

電源要求

  • 電源
  • 2003B為3.3V供電，2003B-5V為5V供電，訂貨時可以選擇。ZLSN2003B：170mA；ZLSN2003BL低速：140mA。

工作環境

  • 工作溫度，濕度
  • -40~85℃，5～95% RH
  • 儲存溫度，濕度
  • -60~125℃，5～95% RH

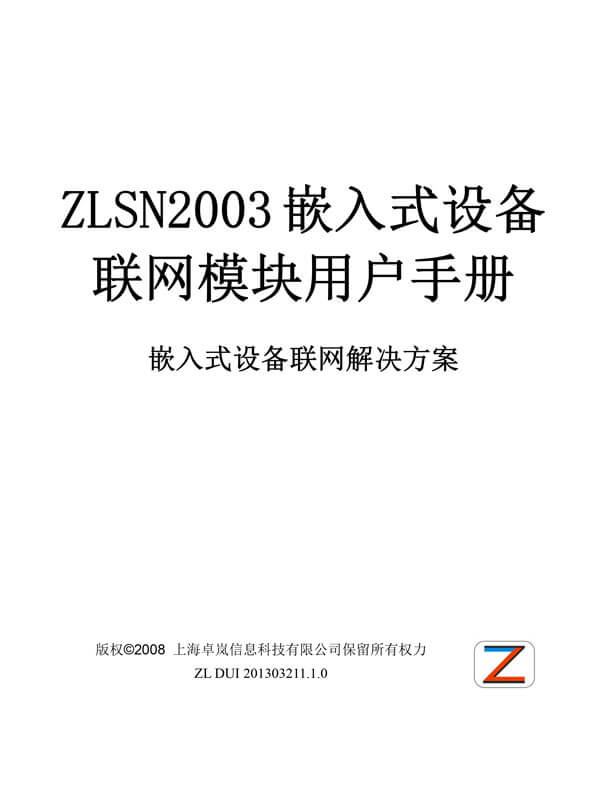

文檔下載
