高性能模塊




概述

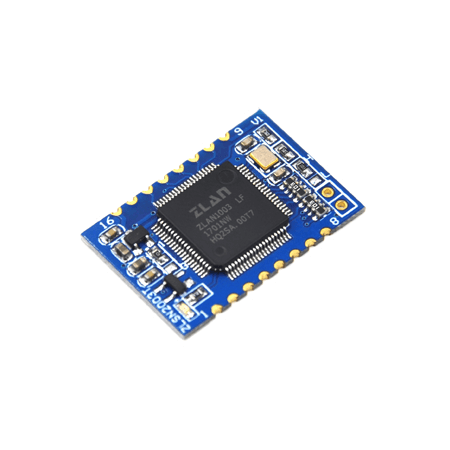

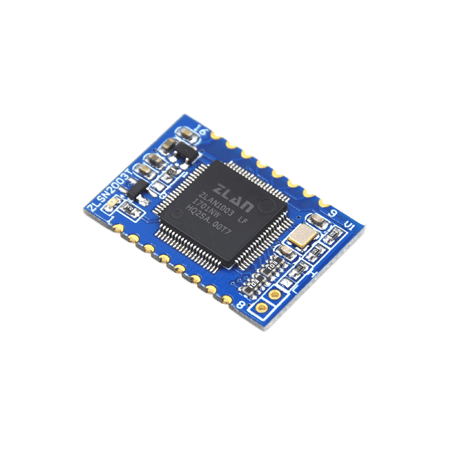

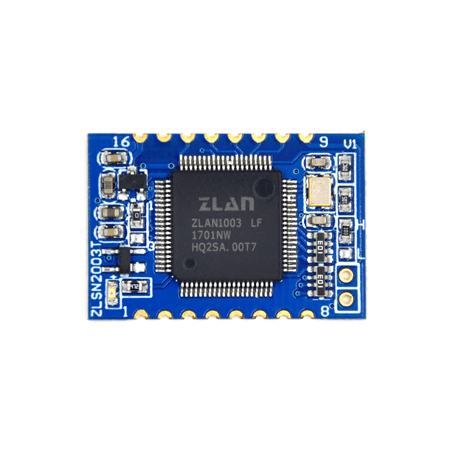

ZLSN2003T是一款通過串口(TTL電平UART)連接以太網(TCP/IP)的嵌入式模塊。可以透明地將串口數據和TCP/UDP數據之間進行轉換。它采用了上海卓嵐最新一代的ZLAN1003單芯片方案,使得產品不僅具有“超小型”的體積(20mm×30mm),而且具有高集成度,具備:30個TCP連接、DNS、DHCP、網頁自定義下載等多種功能。
2003T的尾綴T表示采用的是郵票孔的接口,2003T只有單面有元器件,所以可以貼到用戶電路板上,適合SMT工藝集成到用戶電路板。雖然另外一種模塊ZLSN2003S具有更小的體積,但是2003S是雙排針模塊,不適合貼到電路板表面。
ZLSN2003T內部運行了卓嵐具有自主知識產權的協議棧,保證了產品的運行的穩定性。在硬件方面具有零下40度到85度的工業級工作溫度范圍。ZLSN2003T內部具有ZLAN1003芯片所具有的遠程網絡程序安裝功能,可以在固件上安裝各種定制化的應用程序,方便實現個性化的設計。
ZLSN2003T的高集成度、方便性、高性價比、穩定性,可以讓電子系統方便地實現網絡化地接入。ZLSN2003T采用郵票孔的封裝結構。只要連接電源、GND、串口收發、網口4根線即可使用。其中網口4根線需要經過網絡變壓器或者帶網絡變壓器的RJ45后連接到外部網線。
特點
產品規格
外形
串口參數
通信界面
軟件特性
電源要求
工作環境
文檔下載

立即下載
相關文檔
