Wifi核心模塊

ZLSN7004

高性能的Wifi、以太網轉串口模塊

  • 支持以太網和Wifi同時訪問
  • 工業級、高性能、高穩定性模塊
  • 內部集成實時操作系統，啟動速度快
  • 串口具有實時響應速度，達到1ms的實時分幀性能
  • 一鍵搜索配置，支持wifi和以太網搜索
  • 支持虛擬串口及波特率自適應功能
  • ZLSN7044支持Modbus TCP和多主機功能
  • ZLSN7004N支持P2P功能
  • 產品簡介
  • 規格參數
  • 產品資料

概述

ZLSN7004是上海卓嵐開發的一款高性能的Wifi、以太網轉串口模塊。與普通的wifi模塊定位在低成本不同，7004定位在高穩定性、豐富功能，設計目標是面向?qū)δ芎头€(wěn)定性要求高的工業領域。

7004延續了上海卓嵐在TCP/IP轉串口領域的10多年的產品設計經驗和軟件技術積累。軟件系統上和ZLSN2002以太網轉串口產品一脈相承，具有ZLSN2002同樣的穩定性和豐富功能。

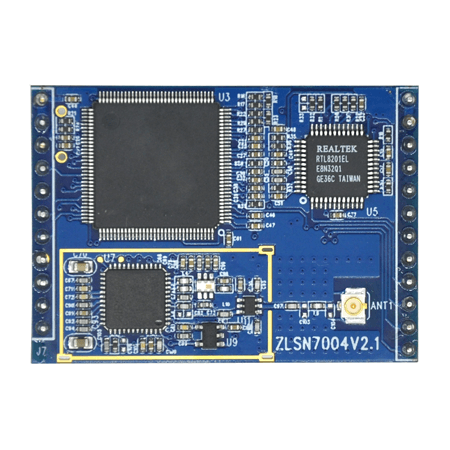

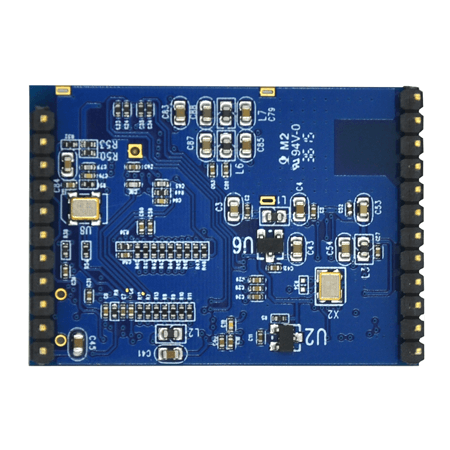

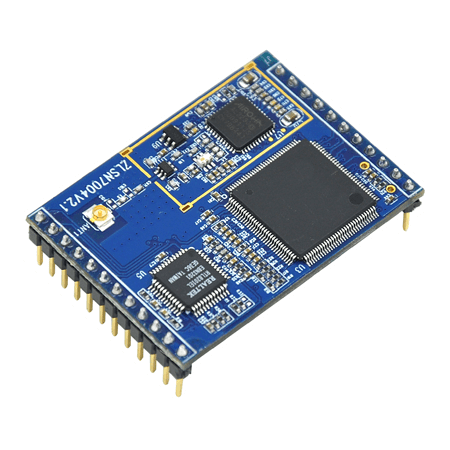

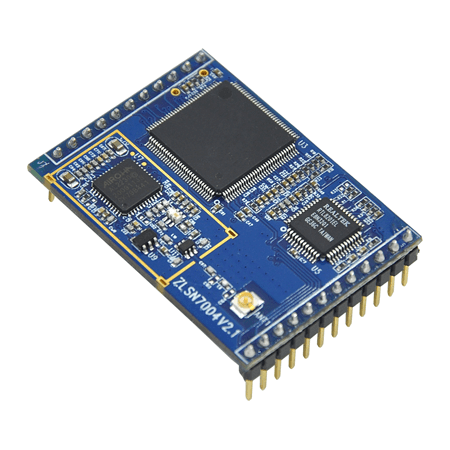

7004采用11針+12針雙排針結構，外形兼容ZLSN2002，電壓供電是3.3V。串口通過3針UART的RXD、TXD、GND連接用戶設備的TTL電平串口，另外一端通過wifi或者以太網進行連接。wifi支持STA模式連接到無線路由器，或者作為AP模式讓手機等wifi設備連接。模塊上不含有網絡變壓器，用戶可以用含有網絡變壓器的RJ45直接和模塊的以太網接口連接。

ZLSN7004可應用于安防監控、智能電網、工廠自動化、能源環境檢測、智能化交通、智能家居等領域。讓您的系統從串口立即升級為WIFI。

特點

  • 支持以太網和Wifi同時訪問。
  • 內部集成實時操作系統，啟動速度快。
  • 串口具有實時響應速度。數據包分幀間隔1～255ms可調。同類的的wifi模塊只能最小達到20ms或者100ms的分幀能力，7004可以達到1ms的實時分幀性能。
  • 一鍵搜索配置。當忘記SSID或者密碼wifi無法找到模塊時，只要插上網線即使不處于一個網段，使用卓嵐ZLVircom工具立即可以找到模塊并可以配置wifi、網絡、串口參數。另外也提供Web方式配置參數的方法。
  • 提供復位按鈕?？梢詮?fù)位模塊的wifi參數、IP地址。
  • Wifi支持模塊之間的wifi對連。
  • 提供485_TEN引腳，方便和MAX485等RS485外接芯片連接。
  • 不丟包：在TCP模式下無論是wifi還是以太網串口以115200bps的最大速率接收和發送數據不丟失1個字節。
  • 提供串口控制指令：可以一次配置多個參數，配置指令效率明顯高于普通的AT指令方式。
  • 支持DNS解析，支持作為DHCP Client，作為AP模式時也可以作為DHCP Server。
  • 支持在系統通過網口升級程序。支持遠程網絡升級，升級后自動重啟，無需人工干預。
  • 支持配置網頁自定義下載。可配置為用戶自己的logo和所需的網頁。網頁符合HTML通用格式。
  • 提供高級功能模塊：7044是一款支持Modbus TCP轉RTU和多個主機訪問的wifi Modbus網關模塊；7004N是一款支持P2P功能的wifi模塊。
  • 支持硬件流控CTS/RTS和軟件流控XON/XOFF。
  • 支持TCPServer、TCP Client、UDP、UDP組播。作為Server時支持多達10個TCP連接同時和聯網模塊通信；作為Client時可以連接到8個目的IP。

產品規格

外形

  • 接口
  • 23針的雙針排列
  • 尺寸
  • 43.5mm×31.0mm

串口參數

  • 電氣
  • TTL×1：RXD，TXD，GND，接口電平3.3V
  • 波特率
  • 1200~115200bps
  • 校驗位
  • 無, 奇校驗, 偶校驗, 標記, 空格
  • 數據位
  • 5～9
  • 流控
  • RTS/CTS，DSR/DTR，XON/XOFF，NONE

無線

  • 無線標準
  • 802.11g/b
  • 頻率范圍
  • 2.412GHz-2.484GHz
  • 發射功率
  • 802.11b: +20dBm(Max.);802.11g: +18dBm(Max.)
  • 接收靈敏度
  • 802.11b: -89dBm;802.11g: -81dBm
  • 天線選擇
  • 外置：外置天線

軟件特性

  • 無線工作模式
  • STA/AP
  • 安全機制
  • WEP/WPA-PSK/WPA2-PSK
  • 加密類型
  • WEP64/WEP128/TKIP/AES
  • 網絡協議
  • TCP/UDP/ARP/ICMP/DHCP/DNS/HTTP
  • 通信方式
  • Socket、虛擬串口
  • 配置方式
  • Web服務器、Windows配置工具zlvircom

工作環境

  • 工作溫度，濕度
  • -40～85℃，5～95% RH
  • 儲存溫度，濕度
  • -45～165℃，5～95% RH

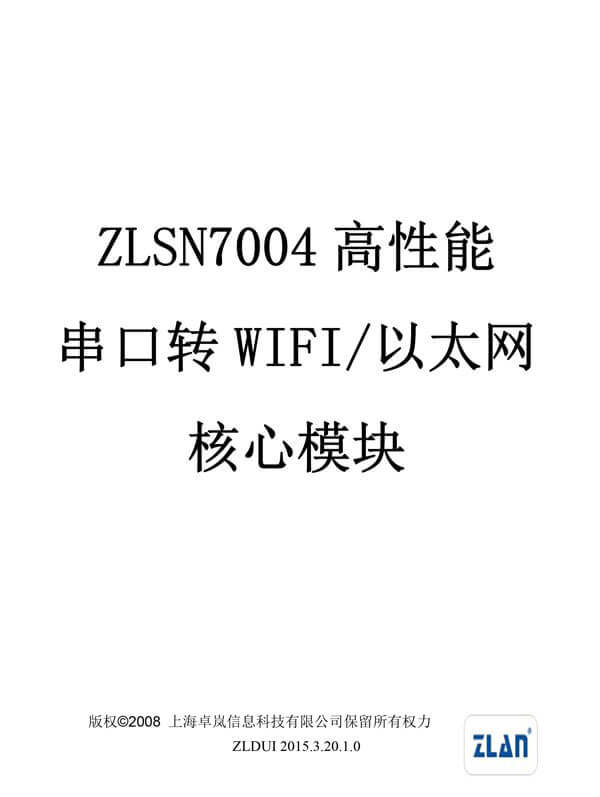

文檔下載

檢測報告

相關文檔
