LoRa轉串口模塊

ZLSN9700C

LoRa無線模塊-無線串口遠距離通信方案

  • 工業級 小體積 方便集成
  • 遠距離LoRa通信方案，高性能、高穩定性
  • 可應用于電力電子、智能儀表、自動化、安防等行業
  • 產品簡介
  • 規格參數
  • 產品資料

概述

LoRa是一種遠距離無線通訊方案。LoRa和GPRS、4G方案相比它無需入網月租費，和Wifi、Zigbe相比距離更遠。所以LoRa在小數據遠距離通訊中越來越得到廣泛使用。

上海卓嵐的LoRa產品采用SX1287芯片，利用 SEMTECH 的 LoRa?專利調制技術，可以實現-140dBm的接收靈敏度和+20dBm 的輸出功率，戶外視距通訊距離8km，具有遠距離、低功耗、抗干擾的特點。ZLSN9700C是LoRa轉串口（TTL電平3.3V）核心模塊，可以實現串口和LoRa互轉。5V（默認）或者3.3V供電，可以通過串口指令配置或者通過ZLVircom工具配置。

ZLSN9700C帶RS485發送控制引腳458_EN。

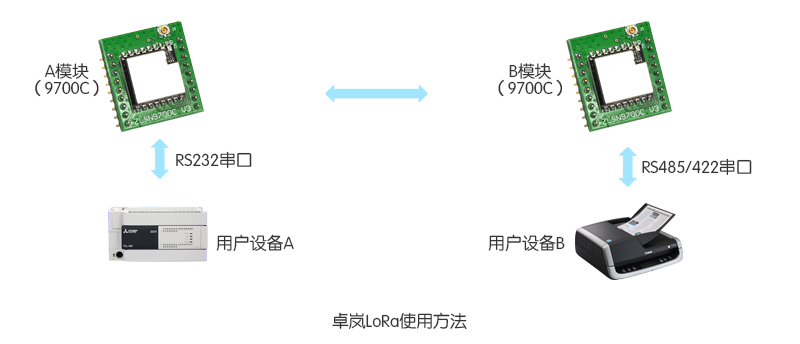

當作為兩個串口設備的無線傳輸通訊用途時，將兩個RoLa設備（圖中A設備和B設備）分別接到設備的串口，就可以將兩個設備的串口數據通過LoRa網絡互相轉發；

卓嵐LoRa產品可應用于：

電力電子、智能儀表；

工業自動化系統；

物聯網；氣候和地質監控；

樓宇/門禁/保安控制系統；

產品規格

性能參數

  • 工作電壓
  • 工作電壓 DC5V（可以定制3.3V）
  • 工作電流
  • 28mA@5V
  • 環境溫度
  • -40℃~85℃
  • 環境濕度
  • < 95%RH
  • 響應速度
  • 9600bps默認無線配置情況下收發1個字節數據需要70毫秒

無線通訊

  • 傳輸距離
  • 室外無遮擋6km~8km，室內穿越約5個樓板
  • 頻率范圍
  • 410MHz~525MHz
  • 無線信道
  • 115個
  • 接收靈敏度
  • -140dbm
  • 發射功率
  • 20dbm
  • 調制方式
  • LoRa?專利調制技術
  • 天線連接
  • 外接SMA公頭天線，吸盤天線1米；工作頻率： 490MHz

有線通訊

  • 串口參數
  • 波特率：1200~115200bps；校驗位：None, Even, Odd；數據8；停止位1。
  • 電平
  • 3.3V TTL電平

外形

  • 接口
  • 雙排18pin
  • 電源
  • 5V，可定制3.3V
  • 尺寸
  • 26.4mm×28.2mm
